主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ12mm 行星減速箱(PD版)
概述

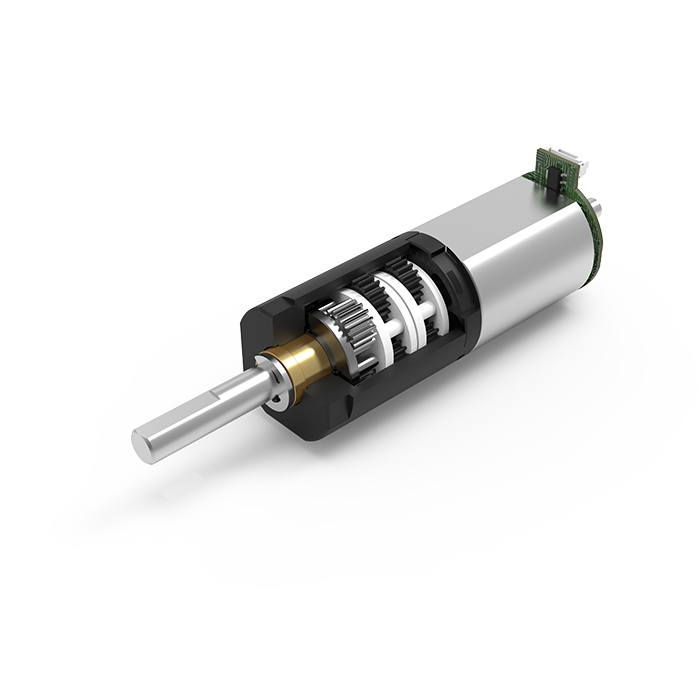

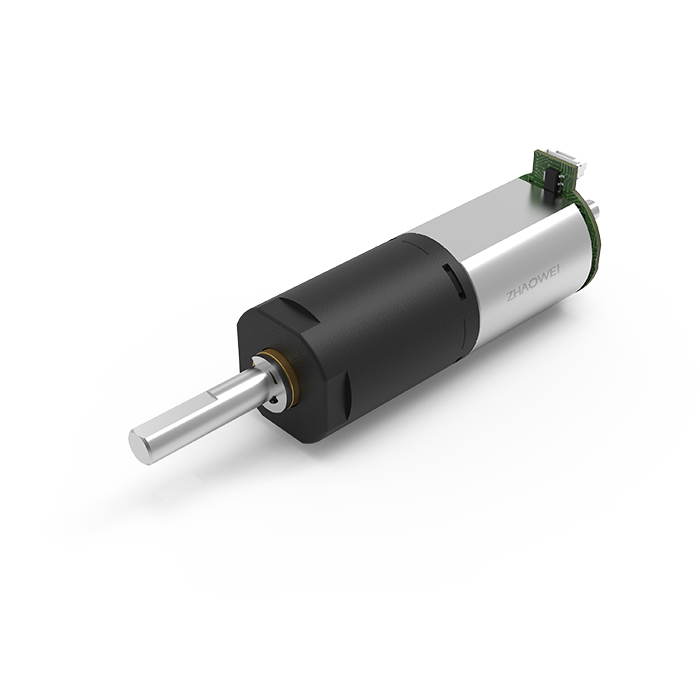

Φ12mm 行星減速箱(PD版)

產品型號:ZWPD012012

直徑(mm):12

長度(mm):9.5~20.9

傳輸功率(W):0.18

額定容許力矩(Nm):0.0196~0.0833

環境溫度(℃):-10~+65

輸出端軸承:滑動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 0.18 0.18 0.18 0.18
最大瞬時傳輸功率(W) 0.38 0.38 0.38 0.38
額定容許力矩(Nm) 0.0196 0.0392 0.0588 0.0833
最大瞬時轉矩(Nm) 0.049 0.0784 0.1176 0.1666
最大效率(%) 85 68 55 46
空載平均空回(°) 3 3 3 3
齒輪箱長度L1(mm) 9.5 13.3 17.1 20.9
重量(G) 23 23 23 23

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWPD012012-4 3.0 2881 85 2600 145 6 0.6 24.5 200 500 4 9.5
ZWPD012012-6 3.0 1921 85 1733 145 10 1.0 200 500 6
ZWPD012012-16 3.0 707 90 650 145 18 1.8 28.3 400 800 16 13.3
ZWPD012012-24 3.0 471 90 433 145 27 2.6 400 800 24
ZWPD012012-36 3.0 314 90 289 145 41 4.0 400 800 36
ZWPD012012-64 3.0 172 90 163 150 54 5.3 32.1 600 1200 64 17.1
ZWPD012012-96 3.0 115 90 108 150 81 7.9 600 1200 96
ZWPD012012-144 3.0 76 90 72 150 122 11.9 600 1200 144
ZWPD012012-216 3.0 51 90 48 150 182 17.9 600 1200 216
ZWPD012012-256 3.0 43 95 41 150 162 15.9 35.9 850 1700 256 20.9
ZWPD012012-384 3.0 29 95 27 150 243 23.8 850 1700 384
ZWPD012012-576 3.0 19 95 18 150 365 35.7 850 1700 576
ZWPD012012-864 3.0 13 95 12 150 547 53.6 850 1700 864
ZWPD012012-1296 3.0 8 95 8 150 820 80.4 850 1700 1296
*注:以上具體參數可根據客戶要求定制。

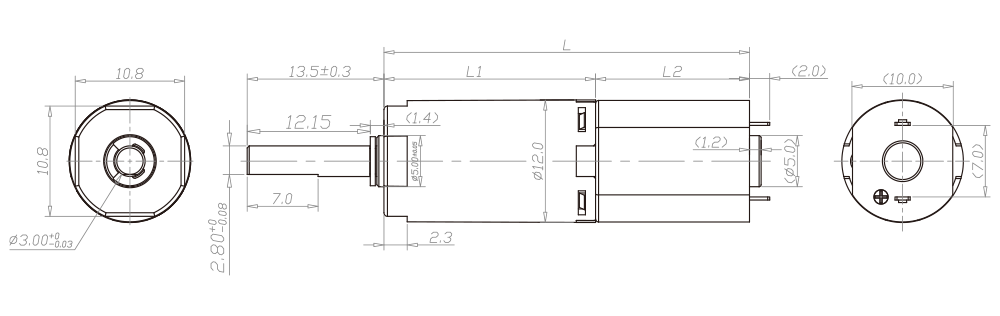

設計圖紙
