主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ20mm 行星減速箱(MD版)
概述

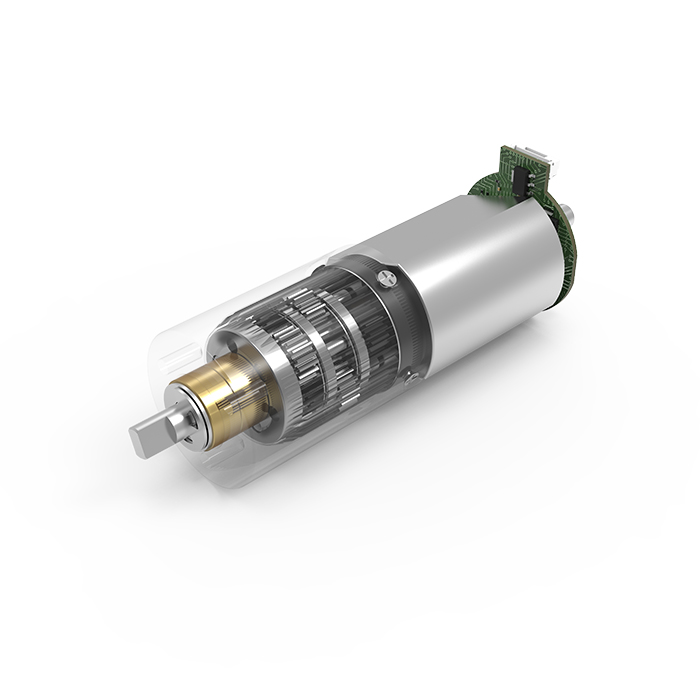

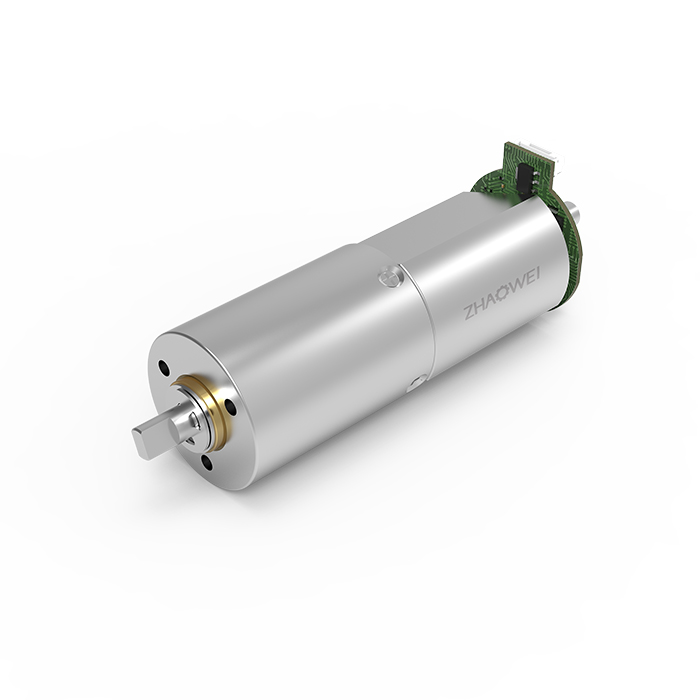

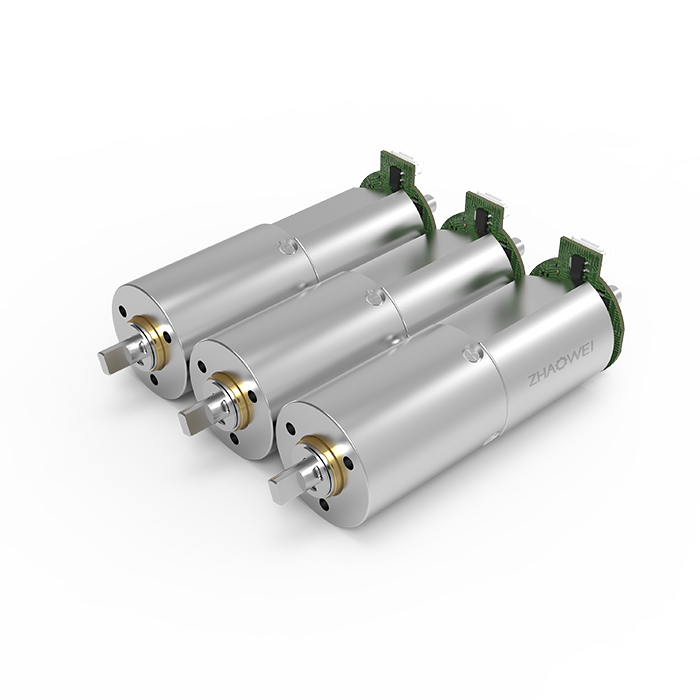

Φ20mm 行星減速箱(MD版)

產品型號:ZWBMD020020

直徑:20

長度:22.9~33.5

傳輸功率(W):1.59

額定容許力矩(Nm):1.9

環境溫度(℃): -20~+85

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 2 3 4
減速比 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 1.59 1.59 1.59
最大瞬時傳輸功率(W) 5 5 5
額定容許力矩(Nm) 1.9 1.9 1.9
最大瞬時轉矩(Nm) 5.7 5.7 5.7
最大效率(%) 85 80 75
空載平均空回(°) 2 2 2
最大軸向動態載荷(N) 25 25 25
最大徑向載荷(離法蘭4mm處)(N) 50 50 50
齒輪箱長度L1(mm) 22.9 28.2 33.5

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBMD020020-16 12 450 90 355.00 160 116.736 11.45 48 19000 57000 16 22.9
ZWBMD020020-24 12 290 90 236.67 160 175.104 17.17 19000 57000 24
ZWBMD020020-64 12 112 100 88.75 160 307.8 30.19 53.3 19000 57000 64 28.2
ZWBMD020020-96 12 75 100 59.17 160 461.7 45.28 19000 57000 96
ZWBMD020020-144 12 50 100 39.44 160 692.55 67.92 19000 57000 144
ZWBMD020020-256 12 28 100 22.19 160 923.4 90.56 58.6 19000 57000 256 33.5
ZWBMD020020-384 12 18 100 14.79 160 1385.1 135.84 19000 57000 384
ZWBMD020020-576 12 12 100 9.86 160 2077.65 203.76 19000 57000 576
ZWBMD020020-864 12 8 100 6.57 160 3116.475 305.63 19000 57000 864
*注:以上具體參數可根據客戶要求定制。

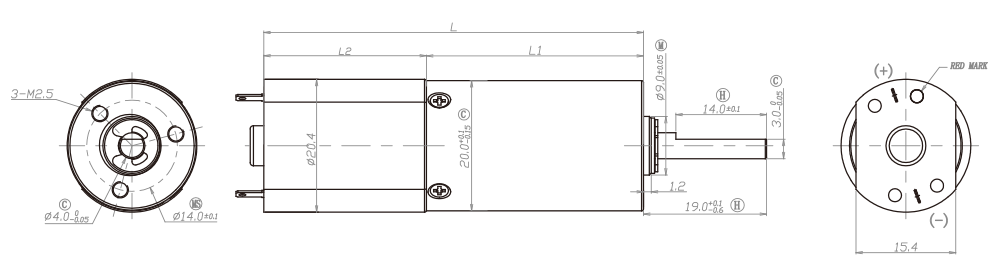

設計圖紙
