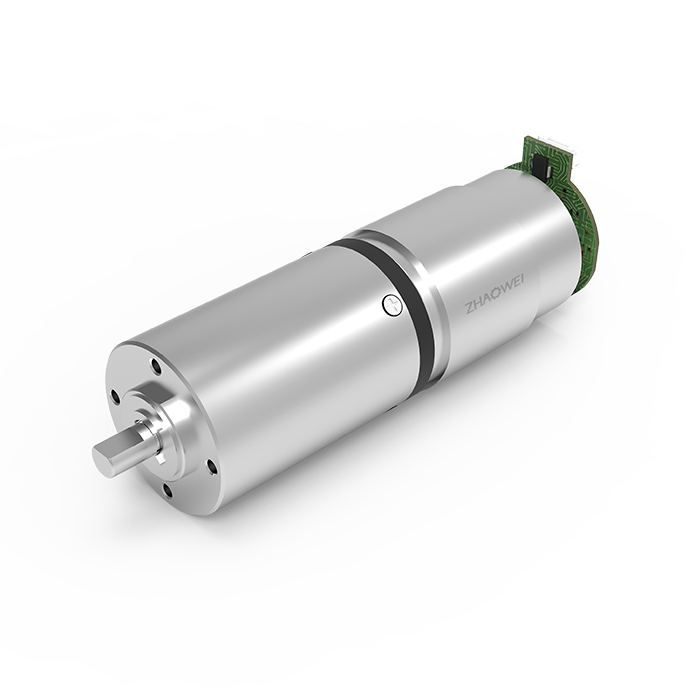

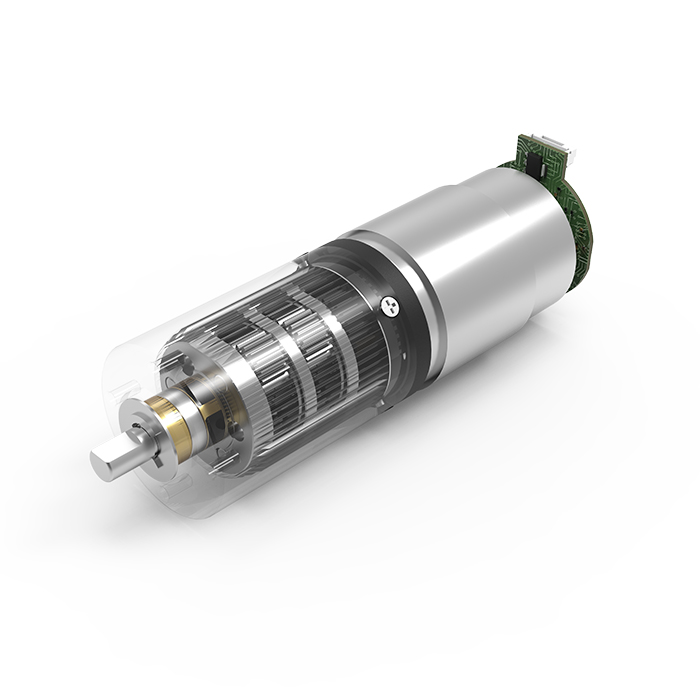

概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 額定容許力矩（Nm） | 6.5 | 6.5 | 6.5 | 8.0 |
| 最大瞬時轉矩(Nm) | 20.0 | 20.0 | 20.0 | 20.0 |
| 最大效率(%) | / | 81 | 73 | 65 |
| 空載平均空回(°) | 3 | 3 | 3 | 3 |
| 最大軸向動態載荷（N） | 10 | 10 | 10 | 10 |
| 最大徑向載荷（離法蘭4mm處）(N) | 120 | 120 | 120 | 120 |
| 齒輪箱長度L1(mm) | 29.1 | 39.1 | 49.1 | 60.1 |
| 重量（G） | 140 | 140 | 140 | 140 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD032032-4 | 12 | 1328.44 | 210 | 1194.88 | 715 | 389.66 | 38.21 | 71.6 | 65000 | 250000 | 4.06 | 29.1 |
| ZWBMD032032-6 | 12 | 941.53 | 210 | 846.87 | 715 | 549.79 | 53.92 | 60000 | 200000 | 5.73 | ||
| ZWBMD032032-16 | 12 | 327.28 | 235 | 294.38 | 715 | 1265.32 | 124.09 | 81.6 | 65000 | 250000 | 16.48 | 39.1 |
| ZWBMD032032-24 | 12 | 231.96 | 235 | 208.64 | 715 | 1785.28 | 175.08 | 65000 | 250000 | 23.25 | ||
| ZWBMD032032-33 | 12 | 164.40 | 235 | 147.87 | 715 | 2518.93 | 247.03 | 60000 | 200000 | 32.80 | ||
| ZWBMD032032-67 | 12 | 80.63 | 270 | 72.52 | 715 | 4108.74 | 402.94 | 91.6 | 65000 | 250000 | 66.87 | 49.1 |
| ZWBMD032032-94 | 12 | 57.15 | 270 | 51.40 | 715 | 5797.18 | 568.53 | 65000 | 250000 | 94.36 | ||
| ZWBMD032032-133 | 12 | 40.50 | 270 | 36.43 | 715 | 8179.46 | 802.16 | 65000 | 250000 | 133.13 | ||
| ZWBMD032032-188 | 12 | 28.71 | 270 | 25.82 | 715 | 11540.72 | 1131.80 | 60000 | 200000 | 187.84 | ||
| ZWBMD032032-272 | 12 | 19.86 | 300 | 17.87 | 720 | 13341.89 | 1308.44 | 102.6 | 80000 | 300000 | 271.44 | 60.1 |
| ZWBMD032032-383 | 12 | 14.08 | 300 | 12.66 | 720 | 18824.59 | 1846.13 | 80000 | 300000 | 382.99 | ||
| ZWBMD032032-540 | 12 | 9.98 | 300 | 8.98 | 720 | 26560.34 | 2604.77 | 80000 | 300000 | 540.37 | ||
| ZWBMD032032-763 | 12 | 7.07 | 300 | 6.36 | 720 | 37475.01 | 3675.17 | 80000 | 300000 | 762.43 | ||
| ZWBMD032032-1076 | 12 | 5.01 | 300 | 4.51 | 720 | 52874.94 | 5185.45 | 70000 | 250000 | 1075.74 | ||
*注：以上具體參數可根據客戶要求定制。

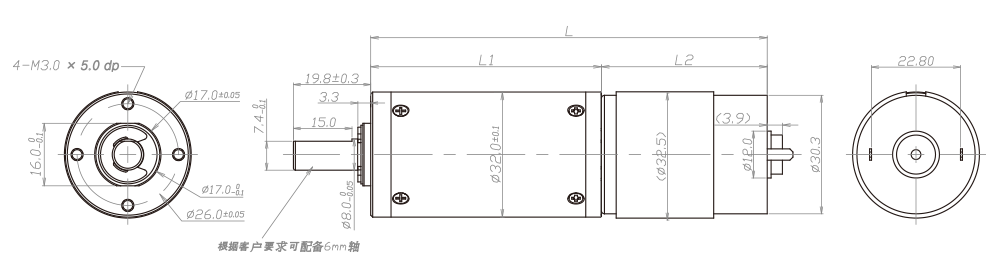

設計圖紙
查看詳情
資料下載
Φ32mm 行星減速箱（MD版）規格書
