產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容許扭力(gf.cm) | 1300 | 1300 | 1300 | 1300 |
| 瞬間容許力矩(gf.cm) | 4000 | 4000 | 4000 | 4000 |
| 齒輪箱效率 | 85 | 73 | 65 | 58 |
| 長度 | 9.5 | 13.3 | 17.1 | 20.9 |
馬達規格參數
| 馬達(可選擇) | 直流有刷電機、直流無刷電機、步進電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤30000rpm |
| 電流 | 250mA max |
齒輪級數：1
- 驅動比
- 4/6
- 最大容許扭力(gf.cm)
- 1300
﹀
- 瞬間容許力矩(gf.cm):
- 4000
- 齒輪箱效率
- 85
- 長度
- 9.5
齒輪級數：2
- 驅動比
- 16/24/36
- 最大容許扭力(gf.cm)
- 1300
﹀
- 瞬間容許力矩(gf.cm):
- 4000
- 齒輪箱效率
- 73
- 長度
- 13.3
齒輪級數：3
- 驅動比
- 64/96/144/216
- 最大容許扭力(gf.cm)
- 1300
﹀
- 瞬間容許力矩(gf.cm):
- 4000
- 齒輪箱效率
- 65
- 長度
- 17.1
齒輪級數：4
- 驅動比
- 256/384/576/864/1296
- 最大容許扭力(gf.cm)
- 1300
﹀
- 瞬間容許力矩(gf.cm):
- 4000
- 齒輪箱效率
- 58
- 長度
- 20.9
馬達規格參數
| 馬達(可選擇) | 直流有刷電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤30000rpm |
| 電流 | 250mA max |

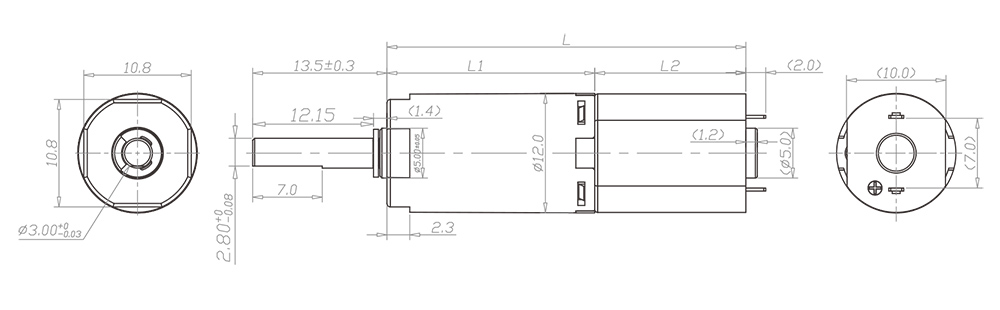

技術插圖
推薦產品
型號
ZWPD012012-4
ZWPD012012-6
ZWPD012012-16
ZWPD012012-24
ZWPD012012-36
ZWPD012012-64
ZWPD012012-96
ZWPD012012-144
ZWPD012012-216
ZWPD012012-256
ZWPD012012-384
ZWPD012012-576
ZWPD012012-864
ZWPD012012-1296
額定轉速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高轉速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
額定容許力矩(gf.cm)
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
瞬間容許力矩(gf.cm)
4000
4000
4000
4000
4000
4000
4000
4000
4000
4000
4000
4000
4000
4000
減速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
減速箱長L1(mm)
9.5
13.3
17.1
20.9
總長L(mm)
24.5
28.3
32.1
35.9
ZWPD012012-4
- 額定轉速(rpm):
- 1875
- 最高轉速(rpm):
- 7500
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 4
- 減速箱長L1(mm):
- 9.5
- 總長L(mm):
- 24.5
ZWPD012012-6
- 額定轉速(rpm):
- 1250
- 最高轉速(rpm):
- 5000
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 6
- 減速箱長L1(mm):
- 9.5
- 總長L(mm):
- 24.5
ZWPD012012-16
- 額定轉速(rpm):
- 469
- 最高轉速(rpm):
- 1875
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 16
- 減速箱長L1(mm):
- 13.3
- 總長L(mm):
- 28.3
ZWPD012012-24
- 額定轉速(rpm):
- 313
- 最高轉速(rpm):
- 1250
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 24
- 減速箱長L1(mm):
- 13.3
- 總長L(mm):
- 28.3
ZWPD012012-36
- 額定轉速(rpm):
- 208
- 最高轉速(rpm):
- 833
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 36
- 減速箱長L1(mm):
- 13.3
- 總長L(mm):
- 28.3
ZWPD012012-64
- 額定轉速(rpm):
- 117
- 最高轉速(rpm):
- 469
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 64
- 減速箱長L1(mm):
- 17.1
- 總長L(mm):
- 32.1
ZWPD012012-96
- 額定轉速(rpm):
- 78
- 最高轉速(rpm):
- 313
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 96
- 減速箱長L1(mm):
- 17.1
- 總長L(mm):
- 32.1
ZWPD012012-144
- 額定轉速(rpm):
- 52
- 最高轉速(rpm):
- 208
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 144
- 減速箱長L1(mm):
- 17.1
- 總長L(mm):
- 32.1
ZWPD012012-216
- 額定轉速(rpm):
- 35
- 最高轉速(rpm):
- 139
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 216
- 減速箱長L1(mm):
- 17.1
- 總長L(mm):
- 32.1
ZWPD012012-256
- 額定轉速(rpm):
- 29
- 最高轉速(rpm):
- 117
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 256
- 減速箱長L1(mm):
- 20.9
- 總長L(mm):
- 35.9
ZWPD012012-384
- 額定轉速(rpm):
- 20
- 最高轉速(rpm):
- 78
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 384
- 減速箱長L1(mm):
- 20.9
- 總長L(mm):
- 35.9
ZWPD012012-576
- 額定轉速(rpm):
- 13
- 最高轉速(rpm):
- 52
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 576
- 減速箱長L1(mm):
- 20.9
- 總長L(mm):
- 35.9
ZWPD012012-864
- 額定轉速(rpm):
- 9
- 最高轉速(rpm):
- 35
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 864
- 減速箱長L1(mm):
- 20.9
- 總長L(mm):
- 35.9
ZWPD012012-1296
- 額定轉速(rpm):
- 6
- 最高轉速(rpm):
- 23
﹀
- 額定容許力矩(gf.cm):
- 1300
- 瞬間容許力矩(gf.cm):
- 4000
- 減速比:
- 1296
- 減速箱長L1(mm):
- 20.9
- 總長L(mm):
- 35.9
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
12MM減速齒輪箱參數
12MM減速齒輪箱應用
-
唱片機應用
-
內窺鏡應用 -

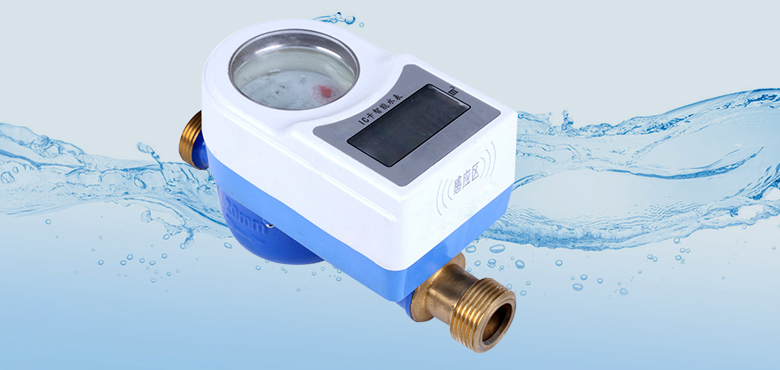

智能水表應用
